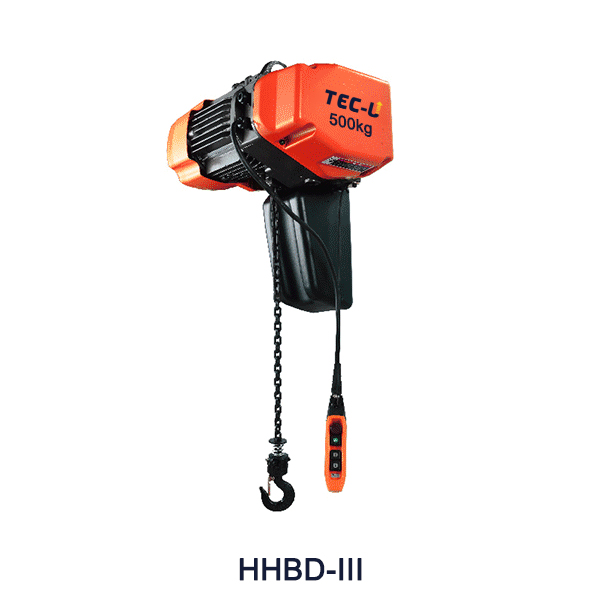

HHBD(III)型电动葫芦
HHBD(III)型电动葫芦

HHBD(III)型电动葫芦

  • 适应严酷的环境、作业条件，高水准M5等级。
  • 外壳轻巧而坚固，散热率高，全密封性设计适合在作业条件较差的环境中使用。
  • 逆相保护装置可以为特殊电器装置，当电源接线错误时，控制电路无法工作。
  • 重物吊上吊下都有极限开关装置，使电机自动停止，以防止链条超出，确保安全。
  • 24V/36V装置在操作时如遇开关漏电，可防止意外事故发生。
  • 制动装置可以实现在电源切断时瞬间刹车。
  • 链条袋轻巧、美观、耐用。
  • 链条采用进口FEC80超强热处理合金钢链条。

产品详情

产品参数

没有电动小车

型号 额定载荷
(kg)		 标准起升高度
(m)		 操作电缆:L(m) 起升马达3相 起升速度 (m/min)*
(双速)  50/60Hz		 载重链 等级
ISO/FEM		 试验载重 净重
(kg)		 扬程每增
1m应加的
重量(kg)
输出功率
(kw)		 反复额定
(%ED)		 高速 低速 直径X条数(mm)
HHBD-III0.125 125 4 3.5 0.75 40/20 30 10 5.6×1 M5/4m 156kg 33 0.71
HHBD-III0.25 250 4 3.5 0.75 40/20 15 5 5.6×1 M5/4m 313kg 33 0.71
HHBD-III0.5 500 4 3.5 0.75 40/20 7.8 2.6 5.6×1 M5/4m 625kg 33 0.71



型号 额定载荷
(kg)		 最小钩间
距离:c		 D a b d e f g h i
HHBD-III0.125 125 410 485 417 367 230 187 298 27 137 128
HHBD-III0.25 250 410 485 417 367 230 187 298 27 137 128
HHBD-III0.5 500 410 485 417 367 230 187 298 27 137 128

有电动小车

型号 额定载荷
(kg)		 标准
起升高度
(m)		 等级
ISO/FEM		 横行马达3相 横行速度 (m/min)*
50/60Hz		 适用工字钢宽:B(mm) 最小回转半径
(mm)		 净重
(kg)
输出功率
(kw)		 反复额定
(%ED)		 标准 选配品w30
(305mm)
HHBD-III0.125T 125 4 M6/3M 0.4 27/13 24 4 58-305 154-
305		 800 64
HHBD-III0.25T 250 4 M6/3M 0.4 27/13 24 4 58-305 154-
305		 800 64
HHBD-III0.5T 500 4 M6/3M 0.4 27/13 24 4 58-305 154-
305		 800 67



型号 额定载荷
(kg)		 最小钩
间距离:c		 D b d e e’ g i j k m n r t
HHBD-III0.125T 125 420 515 315 220 515 179 27 95 27 130 205 109 51 31
HHBD-III0.25T 250 420 515 315 220 515 179 27 95 27 130 205 109 51 31
HHBD-III0.5T 500 420 515 315 220 515 179 27 95 27 130 205 109 51 31
