HSH-V型手扳葫芦
HSH-V型手扳葫芦
HSH-V型手扳葫芦

HSH-V型手扳葫芦

  • 小型化、轻量化，易于携带
  • 采用100级别链条，安全系数高，使用寿命长

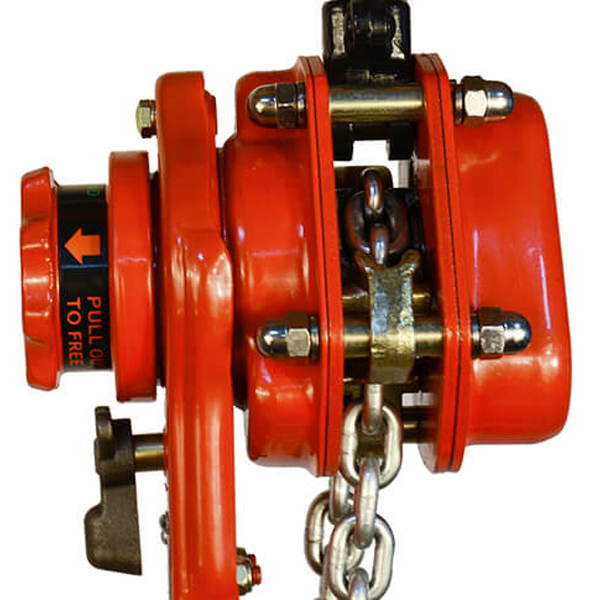

  • 独特手轮设计，可将链条长度迅速的调节到所需位置
  • 采用独特的烧结摩擦片，不易碎，防油防滑，刹车性能好
  • 袋式螺帽提高其维修保养性能
  • 长轴三点式支撑，传动平稳，抗冲击载荷高

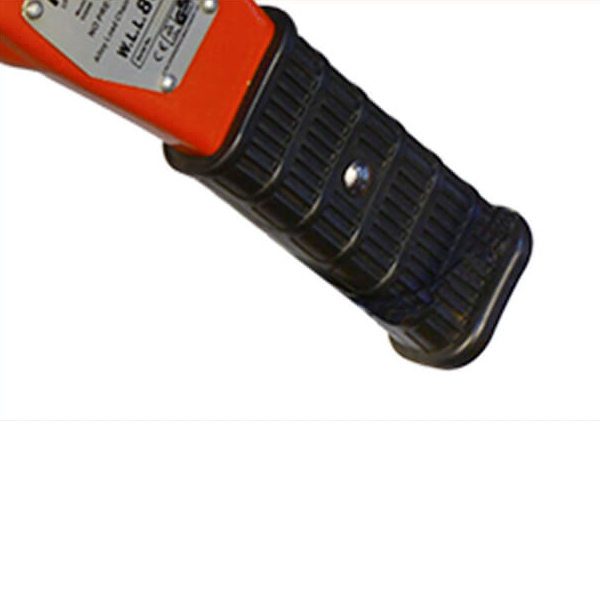

  • 采用橡胶手柄套，使操作者使用更舒适，手柄套螺钉固定方式，使手柄套不轻易滑出手柄
  • 采用引导式导链块设计，使链条导向更顺畅,绝无卡阻现象
  • 吊钩采用20Cr材质，安全性能更高
  • 产品通过CE、GS认证
  • 产品已广泛被电力、核电等国家单位采用
  • 可选装限载装置

产品详情

产品特色

产品参数

型号
Model		 HSH-V
额定载荷
Capacity		 T 0.8 1 1.6 2.5 3.2 6.3 9
起重链行数
No. of falls of load chain		 1 1 1 1 1 2 3
起重链直径
load chain diameter		 mm 5.6×15.7 5.6×15.7 7.1×19.9 8.8×24.6 10× 28 10x 28 10×28
手扳力
Effort required to lift max.load		 N 350 350 440 470 450 460 500
试验载荷
Running test load		 T 1.2 1.5 2.4 3.8 4.8 9.5 13.5
标准起重高度
Standard lift		 m 1.5 1.5 1.5 1.5 1.5 1.5 1.5
净重
Net Weight		 kg 5.7 5.9 8 11.2 13.6 26 40
起重链每米增重
Extra Wt. per m		 kg 0.7 0.7 1.1 1.7 2.3 4.7 7
主要尺寸
Dimensions		 a mm 146 146 164 179 196 196 196
b mm 119 119 126 150 159 218 298
c mm 41.5 49.4 52 58.6 61.9 84.3 /
d mm 280 300 335 375 395 540 680
e mm 245 245 265 285 415 415 415
f mm 96 96 100 103 114 114 114
g mm 26.5 31.5 35.5 41 43 53 64
h mm 35.5 42.5 42.5 47 50 60 85
i mm 14 15 19 21 24.5 34 40
包装尺寸(长*宽*高)
Packing(L*W*H)		 cm 33*16.5*12 33*16.5*12 35*18.5*13 37*20*13 52.5*22.5*14 52*22.5*17.5 56*40*19
