镀锌航空钢丝绳 Galv. Aircraft Cable (Not For Aircraft Use) MIL-W-83420D/MIL-W-1511A
- 用途:钢丝绳的用途.
- 结构:每股钢丝根数，绳中股的根数及股的结构类型.
- 规格:钢丝绳的直径(毫米或英寸).
- 捻向:右交互捻，左交互捻，右同向捻或左同向捻.
- 表面状态:光面，镀锌或涂塑.
- 中心股类型:纤维芯,金属绳芯或金属股芯.
- 钢丝公称强度级:钢丝的公称抗拉强度等级.
- 最小破断拉力:整绳最小破断拉力或计算破断拉力(千牛或磅).
- 执行标准:产品需要符合或达到的相应标准或要求.
- 长度:钢绳的长度(米或英尺).
- 涂油方式:是否要求涂油或必须涂油.
- 包装形式:软包装用油纸和麻布(或塑料布)包装,或者用木轮卷装.
产品参数

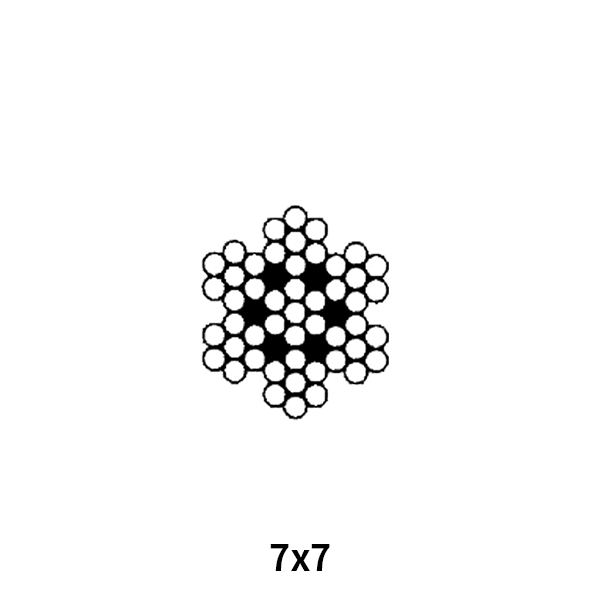

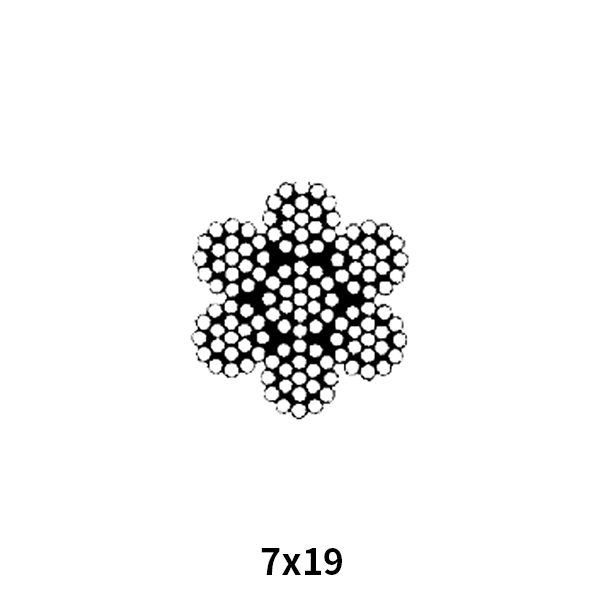

| 结构 Construction |
公称直径 Nominal Dia. |
直径公差 Tolerance on Dia. |
参考重量 Approx. Weight |
最小破断强度 Min. breaking strength |
|
| 电镀 Galv. |
不锈钢 Stainless steel |
||||
| (in) | (in) | lb/1000’ | Ib | Ib | |
 |
3/64 | 0.008 | 4.2 | 270 | 270 |
| 1/16 | 0.010 | 7.5 | 480 | 480 | |
| 3/32 | 0.012 | 16.0 | 920 | 920 | |
| 1/8 | 0.014 | 28.5 | 1700 | 1700 | |
| 5/32 | 0.016 | 43.0 | 2600 | 2400 | |
| 3/16 | 0.018 | 62.0 | 3700 | 3700 | |
| 1/4 | 0.018 | 106.0 | 6100 | 6100 | |
| 5/16 | 0.022 | 167.0 | 9200 | 9000 | |
| 3/8 | 0.026 | 236.0 | 13300 | 12600 | |
 |
3/32 | 0.012 | 17.4 | 1000 | 920 |
| 1/8 | 0.014 | 29.0 | 2000 | 1760 | |
| 5/32 | 0.016 | 45.0 | 2800 | 2400 | |
| 3/16 | 0.018 | 65.0 | 4200 | 3700 | |
| 7/32 | 0.018 | 86.0 | 5600 | 5000 | |
| 1/4 | 0.018 | 110.0 | 7000 | 6400 | |
| 9/32 | 0.020 | 139.0 | 8000 | 7800 | |
| 5/16 | 0.022 | 173.0 | 9800 | 9000 | |
| 3/8 | 0.026 | 243.0 | 14400 | 12000 | |
 |
1/16 | 0.010 | 8.5 | 500 | 500 |
| 3/32 | 0.012 | 20.0 | 1200 | 1200 | |
| 1/8 | 0.014 | 35.0 | 2100 | 2100 | |
| 5/32 | 0.016 | 55.0 | 3300 | 3300 | |
| 3/16 | 0.018 | 77.0 | 4700 | 4700 | |
| 1/4 | 0.018 | 135.0 | 8200 | 8200 | |
| 5/16 | 0.022 | 210.0 | 12500 | 12500 | |
| 3/8 | 0.026 | 300.0 | 18000 | 18000 | |
