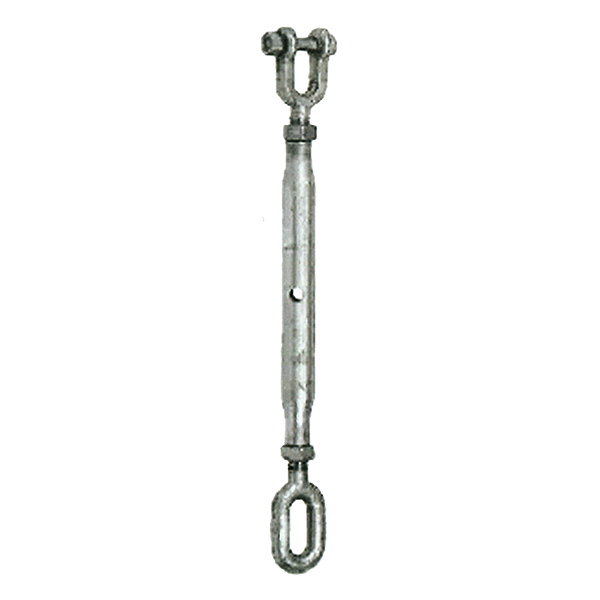

德式封闭花兰螺栓

德式封闭花兰螺栓

  • 规格：从 M6 到 M30
  • 锻造而成, 材质：碳钢
  • 表面处理：电镀锌
  • 打字：规格,R,L,或根据客户要求
  • 包装：PP袋/纸箱，免熏蒸木托或铁托

产品详情

产品参数

SWL A B C D E 每件重量
Weight Per Piece
m. Tons Dia. Screw Length of Body Dia. of
Body		 JAW Oval Eye
Dia.(mm) Inside(mm) Dia.(mm) Inside(mm)
D1 D2 Length D3 Width D4 E1 Length E2 Width E3 kg
0.100 6 102 12 3 5 15 7 6 15 8 0.11
0.150 8 110 15 4 6 16 9 7 19 10 0.23
0.375 10 152 21 5 8 21 11 8 25 11 0.28
0.500 12 175 27 6 10 25 13 11 30 14 0.80
0.750 16 229 27 10 12 40 18 14 41 16 1.40
1.125 20 229 33 12 16 45 20 16 51 22 2.00
1.600 22 305 33 15 18 48 24 16 51 22 3.50
2.000 24 325 42 16 22 65 28 19 57 25 4.00
2.750 28 356 48 18 22 59 30 19 57 28 4.50
3.750 33 381 48 20 27 62 34 22 65 35 6.50
4.250 35 381 60 22 28 68 38 22 65 36 8.00
5.000 39 406 60 24 33 74 42 25 74 38 11.00
